擺管淋雨試驗箱是一種用于模擬IPX3/IPX4等級防護測試的設備，主要用于評估產品在淋雨環境下的防水性能和密封可靠性，廣泛應用于電工電子、汽車燈具、家電、戶外設備等領域。
本文將詳細介紹關于選擇擺管淋雨試驗箱的規格需根據被測產品的尺寸、防水等級要求以及測試標準綜合確定。以下是具體選型指南：
一、擺管半徑與產品尺寸的對應關系
擺管規格標準常見的擺管半徑規格為：R200、R400、R600、R800、R1000、R1200、R1400、R1600（單位：mm），其中字母“R”代表半徑。

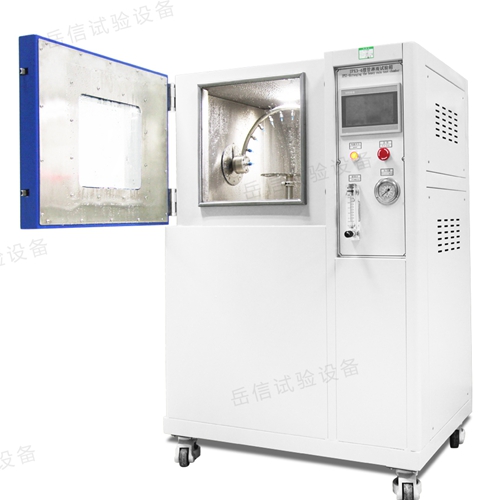

小產品（長寬高＜50cm）：如電子元器件、小型燈具，建議選用R200或R400擺管，配套箱式淋雨試驗箱（內箱尺寸通常為800×800×800mm或1000×1000×1000mm）。
中型產品（如洗衣機、家電）：推薦R600或R800擺管，搭配開放式淋雨試驗箱。
大型產品（如冰箱、空調、柜體類）：需選擇R1000及以上擺管，或采用花灑淋雨試驗機。
間距要求根據國標《GB4208-2017》，被測產品外殼與擺管的最小距離需保持200mm。選型時需確保擺管半徑≥（產品最大尺寸/2 + 200mm）。
二、測試標準與防水等級
IPX3/IPX4等級要求
IPX3（防淋雨）：擺管擺動角度±60°，噴水孔直徑0.4mm，水流量0.07L/min/孔。
IPX4（防濺水）：擺管擺動角度±180°，噴水孔直徑0.4mm（IPX4K為0.8mm）。注：不同標準（如IEC60529、ISO20653）可能對參數有細微差異。
三、其他關鍵參數
試驗箱容積樣品與試驗箱容積比例建議為1:3，避免空間不足影響測試準確性。例如：
小型箱體：500×500×500mm（適合R200擺管）。
中型箱體：900×900×900mm（適合R400-R600擺管）。
流量與壓力
流量范圍通常為0-3L/min，壓力需穩定在80-150kPa。
噴水孔間距固定為50mm，確保均勻淋雨。
材質與結構
擺管需采用304不銹鋼，箱體為SUS304B不銹鋼+防銹處理。
開放式結構適合大型產品，箱式結構適合水循環使用。
以上關于如何根據產品大小選擇擺管淋雨試驗箱的介紹，先到這里。
